Создание семейств масштабируемых "УГО" Autodesk Revit MEP

Для примера возьмем создание "УГО" для шарового крана.
Перед началом создания семейства необходимо выбрать шаблон для нашего будущего семейства. Выбираем шаблон "Generic Model".

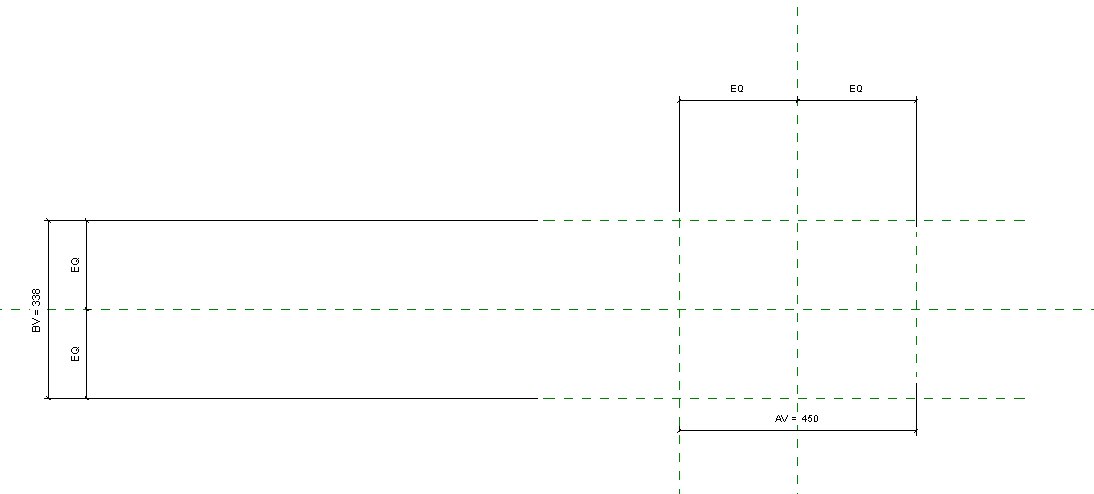

Далее на опорном уровне расставляем размеры и добавляем параметры:

После этого выбираем инструмент "Symbolic Line" и по опорным плоскостям вырисовываем наше "УГО": (Symbolic Line будет отображаться на видах параллельно тому, к которому расположена)

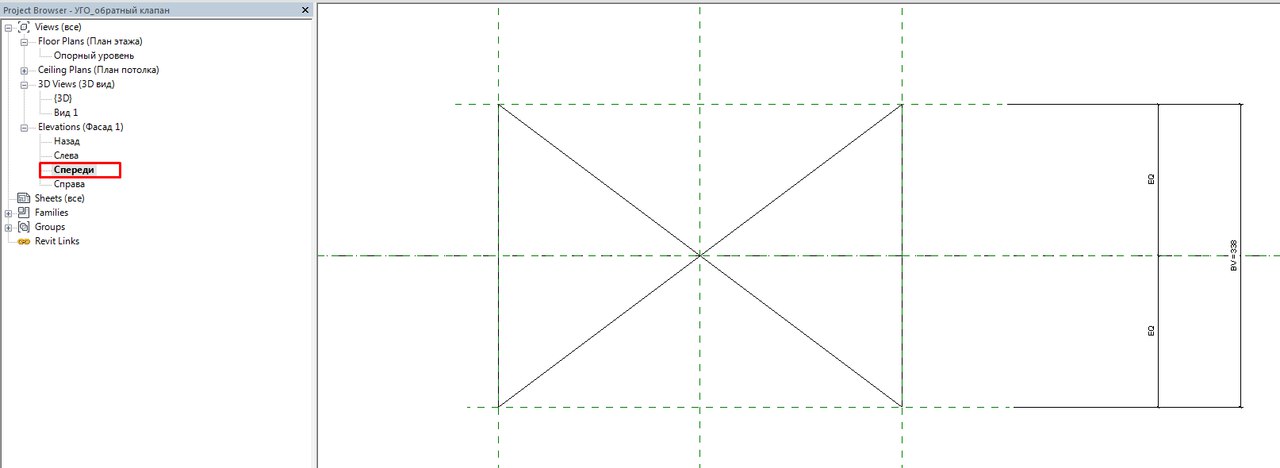

Теперь выберем вид "Спереди" и повторим то же самое:

После этого наше "УГО" отображается на планах и разрезах. Для того, чтобы оно отображалось и на 3Д виде, необходимо повторить контур "УГО" на виде "Спереди" инструментом "Model Line". Чтобы Model Line отображалась только на 3Д виде, необходимо ее выбрать и снять галочки с ненужных для отображения нам видов:

Теперь сделаем чтобы наше семейство масштабировалось. Для этого все размеры выразим через одну величину и сделаем ее зависимой от параметра "Масштаб"(Все параметры должны быть параметрами "экземпляра"):
